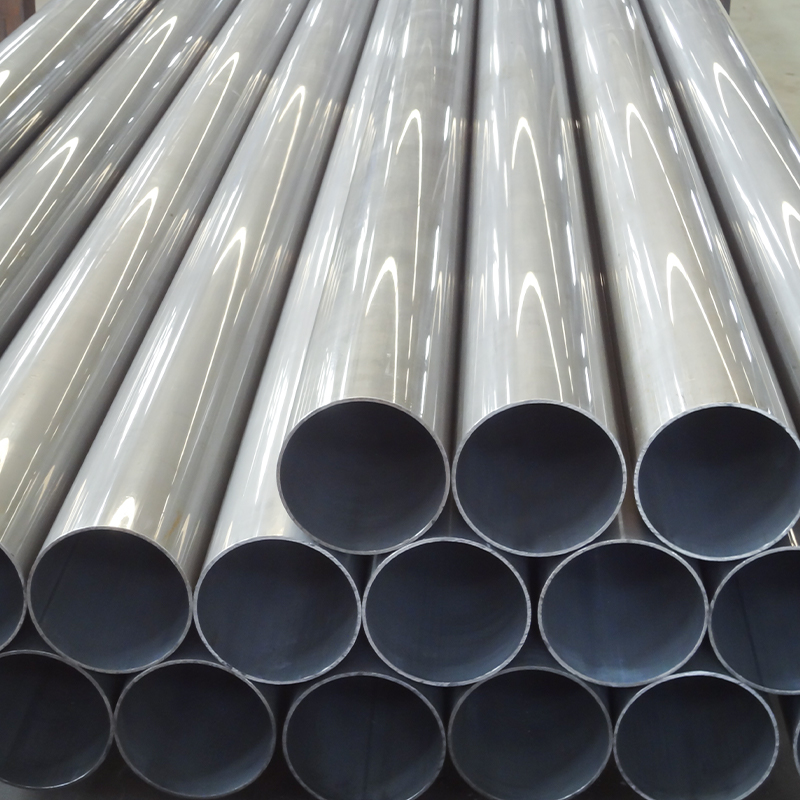

Feadán Cruach Táite Fuar Tarraingthe (CDW) – DIN 2393 | ASTM A513 (ST37-2, ST52-3)
Feadáin Cruach Ard-Beachtais CDW le haghaidh Feidhmchláir Hiodrálacha, Feithicleach & Tionscail
Soláthraíonn Suao Metal Feadáin Cruach Fuar Táthaithe Táthaithe (CDW) préimhe a mhonaraítear de réir chaighdeáin DIN 2393a agus ASTM A513, atá ar fáil i ngráid ST37-2 agus ST52-3. Seachadann ár feadáin cruinneas-innealtóireacht neart níos fearr, lamháltais daingean, agus bailchríocha dromchla den scoth - oiriúnach le haghaidh feidhmeanna éilitheacha tionsclaíocha.
Príomhghnéithe & Buntáistí
· Beachtas Fuar Tarraingthe – Feabhsaítear airíonna meicniúla (neart teanntachta níos airde, cruas feabhsaithe).
· Comhlíonadh dian – Buaileann sé le sonraíochtaí DIN 2393 (An Ghearmáin) & Tiománaí ASTM A513 (SAM).
· Críochnaigh Dromchla Smooth - Gan Burr, réidh le haghaidh meaisínithe, sciath nó táthú.
· Raon Ábhar Leathan – ST37-2 (coibhéis S235JR) le haghaidh táthaithe & ST52-3 (coibhéis S355JR) le haghaidh feidhmeanna ard-ualaigh.
· Méideanna Saincheaptha - Ar fáil i OD éagsúla, tiús bhalla, agus faid a d'oirfeadh do riachtanais.
Feidhmchláir Choitianta
· Córais Hiodrálacha & Aeroibrithe (feadáin sorcóra, comhpháirteanna actuator)
· Páirteanna Feithicleach (Fuaimniú, tarchur, línte breosla)
· Innealra & Imthacaí (Rolairí iompróra, toir, seaftaí)
· Innealtóireacht Tógála & Struchtúrtha (Scafaill, frámaí tacaíochta)
Caighdeáin & Gráid Choibhéiseacha
| Caighdeán | Grád | Príomh-Airíonna | Gráid Choibhéiseacha |
| DIN 2393 | ST37-2 | Ísealcharbóin, foirmiúlacht mhaith | S235JR (GA), Q235B (GB) |
| DIN 2393 | ST52-3 | Ard-neart, ualachiompartha | S355JR (GA), Q355B (GB) |
| ASTM A513 | Cineál 5 (ERW) | Leictreach-friotaíocht táthaithe | AISI 1018, 1026 |
Feadáin CDW Ard-Beachtais suas le 299mm OD - Méideanna Saincheaptha ar Fáil
Raon Méid Comhlánaigh
| Trastomhas Amuigh (OD) | Tiús Balla | Caighdeán Length | Caoinfhulaingt | Gráds Available |
| 8mm - 30mm | 0.8mm - 3.0mm | 2m - 12m | h9 (DIN 2393) | ST37-2, ST52-3 |
| 32mm - 60mm | 1.2mm - 5.0mm | 2m - 12m | h10 | ST37-2, ST52-3 |
| 63mm - 120mm | 1.5mm - 8.0mm | 2m - 12m | h11 | ST37-2, ST52-3 |
| 121mm - 180mm | 2.0mm - 12.0mm | 2m - 12m | h11 | ST52-3 |
| 182mm - 299mm | 3.0mm - 20.0mm | 2m - 12m | h12 | ST52-3 |
Nótaí Eochracha:
· Comhlíonann gach feadáin DIN 2393 Cuid 1/2 agus ASTM A513 Cineál 5
· Méideanna speisialta ar fáil le OD 300-450mm (Baineann MOQ)
· Fad saincheaptha suas le 12 méadar d'iarratais struchtúracha
· Garbhacht an dromchla: Ra ≤ 1.6μm (is féidir a bhaint amach le próiseáil tánaisteach)
Próiseas Táirgthe Casta
Ullmhúchán Ábhar
· Stiallacha cruach fuar-rollta (DIN EN 10139)
· Comhdhéanamh ceimiceach fíoraithe trí speictriméadar
Táthú Ard-Minicíocht
· Próiseas ERW ag minicíocht 400kHz
· Tá seam annealed le haghaidh micreastruchtúr aonfhoirmeach
Próiseas Líníochta Fuar
· Líníocht ilchéime le cairbíd tungstain bás
· Laghdú trasghearrtha 15-30% in aghaidh an phas
· Anáil idirmheánach (650-750°C) idir na tarraingtí
Próiseáil Deiridh
· Díreachú rothlach (díreach ± 0.1mm/m)
· Tástáil ultrasonaic (clúdach 100%)
· Fosfátú/ola chun creimeadh a chosaint
Comparáid Theicniúil: ST37-2 vs ST52-3
| Maoin | ST37-2 (DIN 2393) | ST52-3 (DIN 2393) | Coibhéis ASTM A513 |
| Neart Toradh | ≥235 MPa | ≥355 mpa | Cineál 5 (1018) |
| Neart Teanntachta | 340-470 MPa | 490-630 MPa | Cineál 5 (1026) |
| Fadú (A₅) | ≥23% | ≥20% | - |
| Tástáil Tionchair | 20°C | -20°C | - |
| Ábhar Carbóin | ≤0.17% | ≤0.20% | - |
Feidhmchláir tipiciúla
· ST37-2: Frámaí troscáin, rollóirí iompair, comhpháirteanna struchtúracha éadroma
· ST52-3: Sorcóirí hiodrálacha, fonnadh trucaile, borradh craein
· Úsáidí Speisialta: Córais aeroibrithe (ISO 7180), páirteanna sábháilteachta feithicleach
Cén Fáth Roghnaigh Ár Feadáin CDW?
· Deimhniú Dé: Comhlíonann sé caighdeáin DIN agus ASTM araon
· Mega Fardal: 8,000 tonna i stórais
Seirbhísí Speisialta:
1. ID/OD meilt (cruinneas ± 0.01mm)
2. Plátáil since (sciath suas le 20μm)
3. Gearradh léasair le haghaidh céimseataí casta
