EN 10305-2 Feadánra Seafta Tiomána Táthaithe Beachtais – E355, E235, E420, E275 (Ø60 x 3.5 mm & 50–219 mm)

EN 10305-2 Feadánra Beachtais Seafta Tiomána Táthaithe – E355, E235, E420, E275 (Ø60 x 3.5 mm & 50–219 mm)

Fiosraigh Anois

Forbhreathnú

Drive your projects forward with our EN 10305-2 Precision Welded Drive Shaft Tubing in grades E355, E235, E420, and E275. Ar fáil i méideanna ó Ø50 go 219 mm (1.969-8.622 orlach) trastomhas seachtrach (OD) agus 1 go 5 mm (0.039-0.197 orlach) tiús balla (WT), lena n-áirítear an láidir Ø60 x 3.5 mm (2.362 x 0.138 orlach), na feadáin ardfheidhmíochta táthaithe tionsclaíochta seo le haghaidh seachadta feithicle ard-chumhachta táthaithe. Déantar iad a innealtóireacht le haghaidh casmhóiminte a aistriú go héifeachtúil, agus cinntíonn siad marthanacht i seaftaí tiomána do charranna, trucailí, agus innealra trom, le húsáidí tánaisteacha íosta i sorcóirí agus rollóirí.

Cén Fáth a Roghnaigh Ár Feadánra Seafta Tiomána?

· Feidhmíocht Ard-Láidre: Cuireann na gráid E355, E235, E420, agus E275 láidreachtaí toraidh suas le 470 N/mm² ar fáil, atá oiriúnach le haghaidh feadánra seafta tiomána feithicleach agus tarchur cumhachta tionsclaíoch.
·Lamháltais Bheachtais: Cinntíonn lamháltais daingean (m.sh., Ø60 mm / 2.362 orlach OD ± 0.15%, 3.5 mm / 0.138 orlach WT ±10%) comhtháthú gan uaim i gcomhthionóil seafta tiomána.
· Friotaíocht ar Thuirse Sár: Cold-drawn welded (CDW) process enhances durability, minimizing wear in high-torque environments.
· Críochnaigh Dromchla Smooth: Clean, uniform surfaces reduce friction, boosting drive shaft performance and longevity.
· Méideanna Caighdeánacha Domhanda: Comhlíonann méideanna coitianta cosúil le Ø60 x 3.5 mm (2.362 x 0.138 orlach) agus Ø180 x 3 mm (7.087 x 0.118 orlach), laistigh de Ø50-219 mm, riachtanais na ngluaisteán agus na tionsclaíochta.
· Iontaofacht Costas-Éifeachtach: High-quality carbon steels deliver top performance at competitive costs.

Próiseas Déantúsaíochta

Our EN 10305-2 precision welded drive shaft tubing is crafted for excellence:

1. Táite Fuar Tarraingthe (CDW): Déantar stiallacha cruach a tháthú agus a fhuar-tharraingt chun toisí beachta a bhaint amach (m.sh., Ø60 x 3.5 mm / 2.362 x 0.138 orlach), ag cur le neart agus cáilíocht an dromchla le haghaidh feadánra táthaithe beachta.
2. Cóireáil Teasa: Normalizing ( N) or cold-drawn ( C, LC) conditions optimize mechanical properties for torque transmission.
3. Críochnú Dromchla: Smooth, clean surfaces, often oiled or phosphated, ensure corrosion resistance and ease of assembly.
4. Tástáil Cáilíochta: Dimensional checks, tensile testing, and non-destructive testing (e.g., eddy current) ensure compliance with EN 10305-2 standards.
This process delivers high-strength welded tubing optimized for drive shaft applications.

Gráid Ábhar

Our drive shaft tubes are available in grades E355, E235, E420, and E275, each tailored for power transmission:

Chemical Composition Comparison (Max % unless specified)

Grád	Carbón (C)	sileacain (Si)	Mangainéis (Mn)	Fosfar (P)	Sulfar (S)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0.16–0.22	0.50	1.70	0.025	0.020

Nóta: E420 may include alloying elements (e.g., Nb, V, Ti) up to 0.12% total.

Comparáid Airíonna Meicniúla (Tarraingthe Fuar, C)

Grád	Neart Táirgeachta (N/mm², nóim)	Neart teanntachta (N/mm²)	Fadú (%, nóim)
E235	235	340–480	25
E275	275	410–550	23
E355	355	490–630	22
E420	420	520–670	19

Nóta: Properties are for cold-drawn ( C) condition, ideal for drive shafts. Other conditions (e.g., N, LC) vary in strength or ductility.

Coinníollacha Seachadta

·Tarraingthe Fuar (C): Maximum strength and precision, ideal for automotive drive shaft tubing (e.g., Ø60 x 3.5 mm).
·Tarraingthe Fuar agus Faoisimh Strus (LC): Enhanced formability for drive shaft components requiring further processing.
·Normálta (N): Teaschóireáilte le haghaidh airíonna aonfhoirmeacha, oiriúnach do sheataí tiomána caighdeánacha.
·Mar Táite (W): Rogha éifeachtach ó thaobh costais le haghaidh seaftaí tiomána nach bhfuil chomh dian sin.

Cur síos ar Grád

·E235: Cruach ísealcharbóin le táthaitheacht den scoth, atá oiriúnach le haghaidh seaftaí tiomána atá éifeachtach ó thaobh costais i bhfeithiclí éadroma.
·E275: Neart chothromaithe agus foirmiúlacht, foirfe do seaftaí tiomána meándleachta in iarratais feithicleach.
·E355 : Neart níos airde le haghaidh seafta tiomána éilitheach i gcarranna agus trucailí, ag tairiscint friotaíocht tuirse níos fearr.
·E420: Cruach ard-neart le cruas feabhsaithe, atá oiriúnach le haghaidh seaftaí tiomána tromshaothair in innealra tionsclaíoch.

Sonraíochtaí

Caighdeán: EN 10305-2 (Feadáin Cruach Bheachtais Táthaithe Fuar-tharraingthe)

Raon Méid:

· Trastomhas Amuigh (OD): Ø50–219 mm (1.969–8.622 orlach)
· Tiús Balla (WT): 1–5 mm (0.039–0.197 orlach)
·Fad: Randamach (1,000–12,000 mm / 3.3–40 troigh) nó gearrtha saincheaptha
Méideanna Coitianta le haghaidh Seafta Tiomána (OD x WT, méadrach):

· Ø60 x 3.5 mm (2.362 x 0.138 orlach, seaftaí tiomána feithicleach meán-dleachta)
· Ø76 x 3 mm (2.992 x 0.118 orlach, seaftaí tiomána feithicleach agus tionsclaíochta éadrom)
· Ø89 x 4 mm (3.504 x 0.157 orlach, seaftaí tiomána feithiclí tromshaothair)
· Ø114 x 4.5 mm (4.488 x 0.177 orlach, seaftaí tiomána innealra tionsclaíoch)
· Ø168 x 5 mm (6.614 x 0.197 orlach, feidhmeanna tionsclaíochta ard-chasmhóiminte)
· Ø180 x 3 mm (7.087 x 0.118 orlach, seaftaí tiomána feithiclí tionsclaíocha agus tráchtála tromshaothair)
Lamháltais (in aghaidh EN 10305-2):

·OD (≤80 mm): ±0.15%; (>80–219 mm): ±0.20%
·WT: ±10%
·Fad: ±3 mm ar fhad gearrtha
· Coinníollacha Seachadta: Fuar-tharraingthe (C), Fuar-tharraingthe agus Faoiseamh ar Strus (LC), Normalaithe (N), Mar Táite (W)
· Coinníollacha Dromchla: Smooth, glan, nó brataithe (oiled / fosfáitithe) le haghaidh friotaíocht creimeadh agus éasca le tionól.

Feidhmchláir

Tá ár bhfeadáin bheachtais EN 10305-2 E355, E235, E420, agus E275 (m.sh., Ø60 x 3.5 mm / 2.362 x 0.138 orlach) deartha le haghaidh:

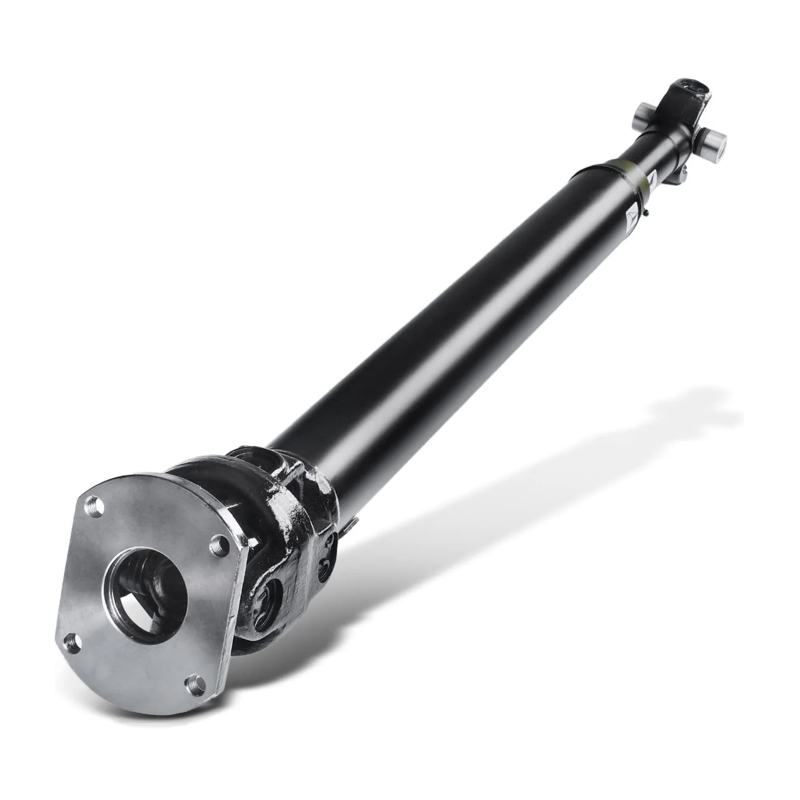

Seafta Tiomána: Feadánra ardfheidhmíochta le haghaidh gléasanna tiomána feithicleacha (gluaisteáin, trucailí le Ø60 x 3.5 mm, Ø89 x 4 mm) agus tionsclaíoch (innealra le Ø114 x 4.5 mm, Ø180 x 3 mm). Cinntíonn gráid E355 agus E420 tarchur chasmhóiminte láidir le haghaidh feadáin bheachtais le haghaidh OEManna feithicleach; Oireann E235 agus E275 le hiarratais ar dhleacht níos éadroime.
Feidhmchláir Thánaisteacha (úsáid theoranta):

·Sorcóirí hiodrálacha/aeroibrithe (E355, E420 le haghaidh ardbhrú; E235, E275 le haghaidh caighdeánach).
· Rollóirí iompróra (E235, E275 do chaighdeánach; E355 le haghaidh tromshaothair).
· Comhpháirteanna feithicleacha (E355, E420).

Dearbhú Cáilíochta

Comhlíonann gach feadáin E355, E235, E420, agus E275 caighdeáin EN 10305-2. Deimhnithe tástála de réir DIN EN 10204 3.1 a fhíorú comhdhéanamh ceimiceach, airíonna meicniúla, agus cruinneas tríthoiseach. Cinntíonn tástáil reatha Eddy, tástálacha leata, agus iniúchtaí dromchla an fheidhmíocht is fearr le haghaidh feadánra tarchurtha cumhachta tionsclaíoch.

Do Thionscadail a Thiomáint ar Aghaidh

·In oiriúint do seaftaí tiomána: Tá méideanna coitianta cosúil le Ø60 x 3.5 mm (2.362 x 0.138 orlach) agus Ø180 x 3 mm (7.087 x 0.118 orlach), le coinníollacha fuar-tharraingthe, an fheidhmíocht is fearr le haghaidh tarchur cumhachta.
·Comhlíonadh Caighdeáin Dhomhanda: Áirithíonn EN 10305-2 iontaofacht agus cáilíocht do mhargaí domhanda.
·Soláthar Solúbtha: Méideanna caighdeánacha stocáilte agus roghanna inoiriúnaithe do do riachtanais seafta tiomána.
·Saineolaí: Cuidíonn ár bhfoireann leat an grád agus an méid foirfe a roghnú don éifeachtacht uasta.

Déan ordú anois chun feidhmíocht do sheafta tiomána a fheabhsú le Feadánra Táthaithe Beachtais EN 10305-2. Iarr luachan ag hongli-jy@126.com nó tabhair cuairt ar hltube.com chun ár raon iomlán feadáin bheachtais a iniúchadh!
