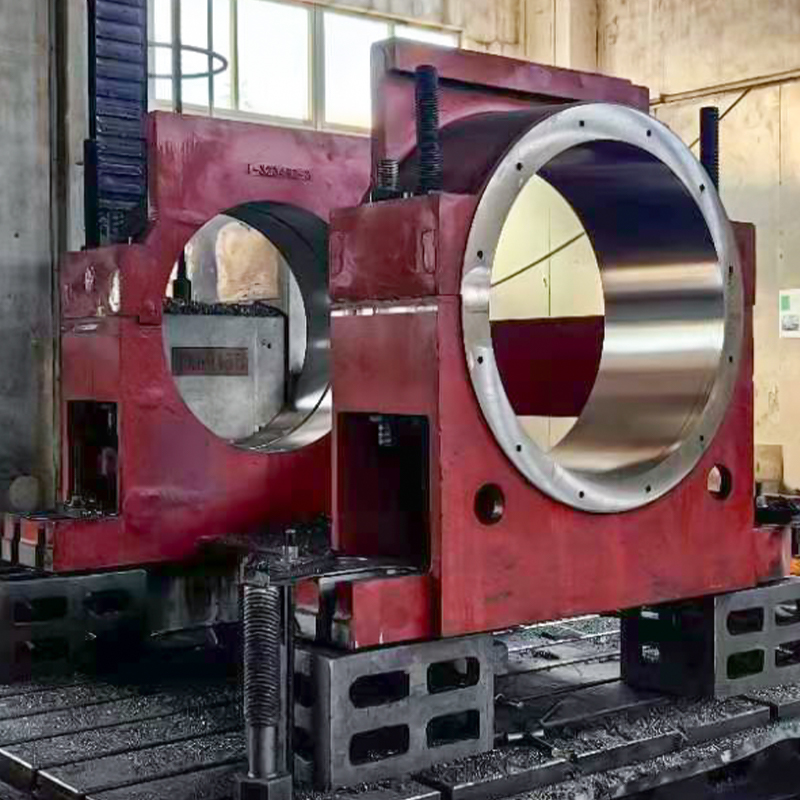

Tá ár gclúdach imthacaí cruach teilgthe ardcháilíochta deartha le haghaidh ualaí foircneacha agus feidhmíocht bheachtais in iarratais thionsclaíocha éilitheacha. Déanta as cruach theilgthe ASTM A216 WCB agus gráid préimhe eile go roghnach, cinntíonn na cásanna seo ard-mharthanacht, iontaofacht agus cruinneas.Ar fáil i méideanna tollaidh ó Ø50 mm go Ø1500 mm (1.969-59.055 in), trastomhais sheachtracha ó 100 mm go 2000 mm, agus leithead ó 50-mm san áireamh, trom agus 50 mm san áireamh. Ø500 mm tolladh × 700 mm OD × leithead 200 mm (19.685 × 27.559 × 7.874 in). Ideal do mhianadóireacht, tuirbíní gaoithe, caidéil, iompróirí, agus innealra tionsclaíoch ar scála mór.
Príomhghnéithe
· Neart Dualgas Trom: Tacaíonn ASTM A216 WCB (toradh ~250 N/mm²) le hualaí foircneacha.
· Meaisínithe beachta: Cinntíonn lamháltais leadránach ±0.05 mm imthacaí foirfe.
· Friotaíocht creimeadh: Péinteáil roghnach, galbhánú, nó sciath ola.
· Raon Méid Mór: Méideanna tollta suas le Ø1500 mm (59.055 in) le haghaidh imthacaí ollmhóra.
· Dearadh Marthanach: Tógáil cruach teilgthe le haghaidh iontaofacht fadtéarmach.
· Roghanna Incheaptha: Toisí agus bailchríocha saincheaptha le haghaidh feidhmeanna sonracha.
Gráid Choitianta Cruach
| Grád Cruach | Cineál | Neart Táirgeachta (N/mm²) | Neart teanntachta (N/mm²) | Fadú (%) | Feidhmchláir Eochair | Nótaí |
| ASTM A216 WCB | Cruach Carbóin Teilgthe | ~250 | 485–655 | 22 | Innealra tionsclaíoch caighdeánach & tromshaothair, mianadóireacht, tuirbíní gaoithe | An chuid is mó a úsáidtear go forleathan; machinability den scoth |
| ASTM A487 4Q | Cruach Teilgthe Ard-Neart | ~485 | 655–895 | 15–20 | Feidhmchláir mhóra, trealamh mór | Neart níos fearr le haghaidh ualaí an-ard |
| ASTM A217 WC9 | Cruach Cr-Mo Alloy | ~275 | 485–655 | 18 | Feidhmchláir ardteochta, tuirbíní, innealra trom | Cobhsaíocht theirmeach den scoth |
| AISI 304 (GA 1.4301) | Cruach Dhosmálta | ~205 | 515–690 | 40 | Timpeallachtaí creimthe-resistant, bia, mara | Ideal do thimpeallachtaí fliucha nó ceimiceacha ionsaitheach |
| ASTM A36 | Cruach Carbóin Struchtúrtha | ~250 | 400–550 | 20 | Innealra caighdeánach, feidhmeanna tionsclaíochta níos lú | Rogha éifeachtach ó thaobh costais le haghaidh ualaí níos éadroime |
Méideanna & Toisí tipiciúla
| Trastomhas Tóra (ID) | Trastomhas Amuigh (OD) | Leithead | Nótaí |
| Ø50 mm | 120 mm | 50 mm | Innealra beag |
| Ø200 mm | 400 mm | 120 mm | Innealra meánach |
| Ø500 mm | 700 mm | 200 mm | Tionscal tromshaothair |
| Ø1000 mm | 1400 mm | 350 mm | Trealamh mór |
| Ø1500 mm | 2000 mm | 500 mm | Feidhmchláir mhórshaothair |
Cumas Luchtaithe: Suas le 50,000 kg (110,231 lb) dinimiciúil, ag brath ar an gcineál imthacaí.

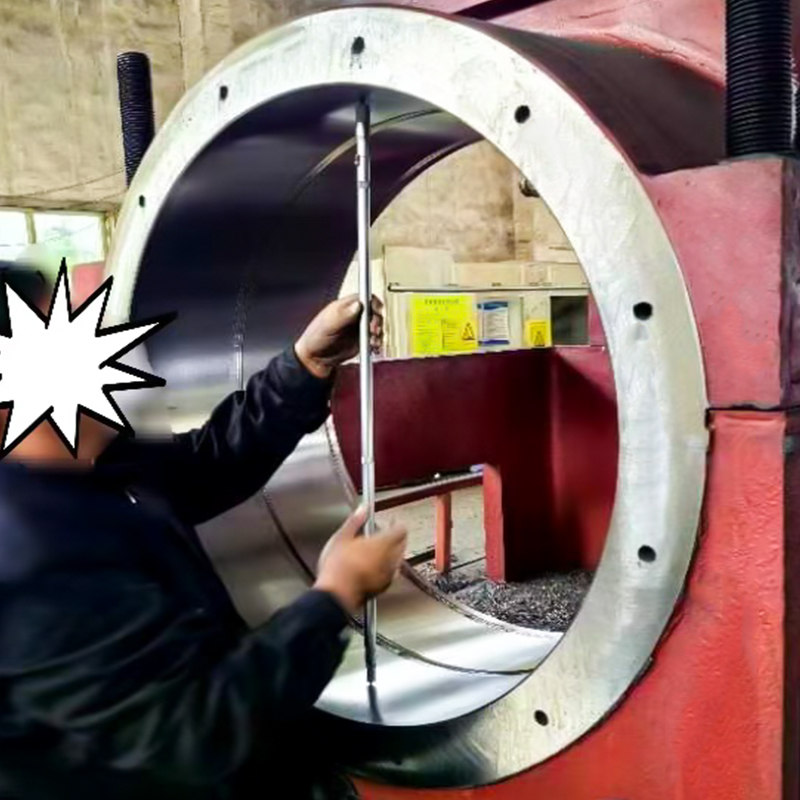

Lamháltais: Toradh ±0.05 mm ar feadh Ø50–500 mm; ±0.1 mm le haghaidh >500–1500 mm. OD/Leithead ±0.5 mm le haghaidh Ø50–500 mm; ±1 mm le haghaidh >500–1500 mm. Críochnú dromchla Ra ≤ 1.6 µm.
Próiseas Déantúsaíochta
1. Réitigh: Cruthaíonn gaineamh nó réitigh infheistíochta tithe láidre.
2. Meaisínithe beachtais: Baineann meaisínithe CNC amach tolladh ±0.05 mm agus cruinneas tríthoiseach daingean.
3. Cóireáil Teasa: Normalaithe nó annealed chun neart agus toughness a fheabhsú.
4. Críochnú Dromchla: Péinteáilte, ghalbhánuithe nó ola le haghaidh friotaíocht creimeadh.
5. Tástáil Cáilíochta: Seiceálacha toisí, tástáil chruas, agus iniúchtaí ultrasonaic.
Feidhmchláir
· Mianadóireacht: Córais iompair, brúiteoirí, agus láimhseáil ábhar (WCB, A487 4Q).
· Tuirbíní Gaoithe: Cásálacha príomhseafta agus giarbhosca (WCB, WC9).
· Innealra Trom: Caidéil, tuirbíní, agus trealamh tionsclaíoch (WCB, tolladh Ø500 mm).
· Timpeallachtaí Creimneach: Feidhmchláir mhara nó próiseála bia (AISI 304).
· Feidhmchláir Chaighdeánacha: Innealra níos lú agus feithicleach (A36).
· Feidhmchláir Thánaisteacha: Feistis struchtúracha i dtrealamh mór, feistis creimthe-resistant, agus úsáidí saincheaptha eile.
Buntáistí
· Saol imthacaí feabhsaithe le feistiú beachtas.
· Creathadh laghdaithe agus torann meicniúil.
· Ard-acmhainn ualachiompartha agus friotaíocht tionchair.
· Roghanna maidir le friotaíocht creimeadh i dtimpeallachtaí crua.
Seachadadh & Dearbhú Cáilíochta
· Coinníollacha Seachadta: Normalaithe nó annealaithe.
· Coinníollacha Dromchla: Péinteáilte, galbhánaithe nó ola.
·Comhlíonadh: caighdeáin ASTM A216, A487, A217, A36, agus AISI.
· Deimhnithe: DIN EN 10204 3.1 maidir le comhdhéanamh ceimiceach, airíonna meicniúla, agus cruinneas tríthoiseach.
